Varselprojektor: symboler, stoppskilt og gangfelt som lys på gulvet
En varselprojektor viser symbol, tekst eller felt som lys på gulvet. Den monteres i taket og projiserer for eksempel STOP, gangfelt, truckfare eller en pil, i farger. Samme utstyr kalles også symbolprojektor, grafikkprojektor og gobo-projektor.
Varselet slites ikke av truckhjul og vask, og kan tennes av en sensor bare når noen nærmer seg. Motivet sitter i et grafikkfilter som kan byttes, og størrelsen bestemmes av effekt, monteringshøyde og linse. Rette linjer og gangbaner legges med strek-projektor.
- Effekter fra 25 til 600 W, for symboler fra rundt en halv meter til over ti meter i diameter
- Standard STOP-symbol eller eget motiv med tekst, symbol og logo
- Grafikkfilter i 1, 2 eller 3 farger, eller i fullfarge
- Industriutgaver med signalinngang for sensor, PLS og blinkstyring
- Industriutgavene leveres med brakett og 230 V driver, økonomiutgavene komplett med linse og filter
Mer om Varselprojektor: symboler, stoppskilt og gangfelt som lys på gulvet
Industri eller økonomi
Industriutgavene har utskiftbare linser og grafikkfilter, og en driver med inngang for signalstyring. De velges når varselet skal tennes av sensor, PLS, port eller kran. Linse og filter bestilles i tillegg.
Økonomiutgavene leveres komplett med valgfri linse og et grafikkfilter med opptil fire farger. Driveren har ikke signalinngang, så de styres ved å slå strømmen av og på. Oppgi linsevinkel og motiv ved bestilling.
Viftekjølt eller statisk kjølt
Statisk kjølte projektorer er laget for kontinuerlig drift. Viftekjølte modeller bør slås av én gang i døgnet for avkjøling. Skal varselet stå på hele døgnet, velger dere statisk kjølt.
Levetid
Oppgitt driftstid er 50 000 timer, som tilsvarer omtrent 5,5 år ved kontinuerlig bruk. Lysstyrken avtar gradvis, og lyskilden kan skiftes. Tennes varselet bare når det trengs, går det lengre tid før timene er brukt opp.
LED prosjektor 25W Økonomi, 20° linse
Med brakett og 230V driver

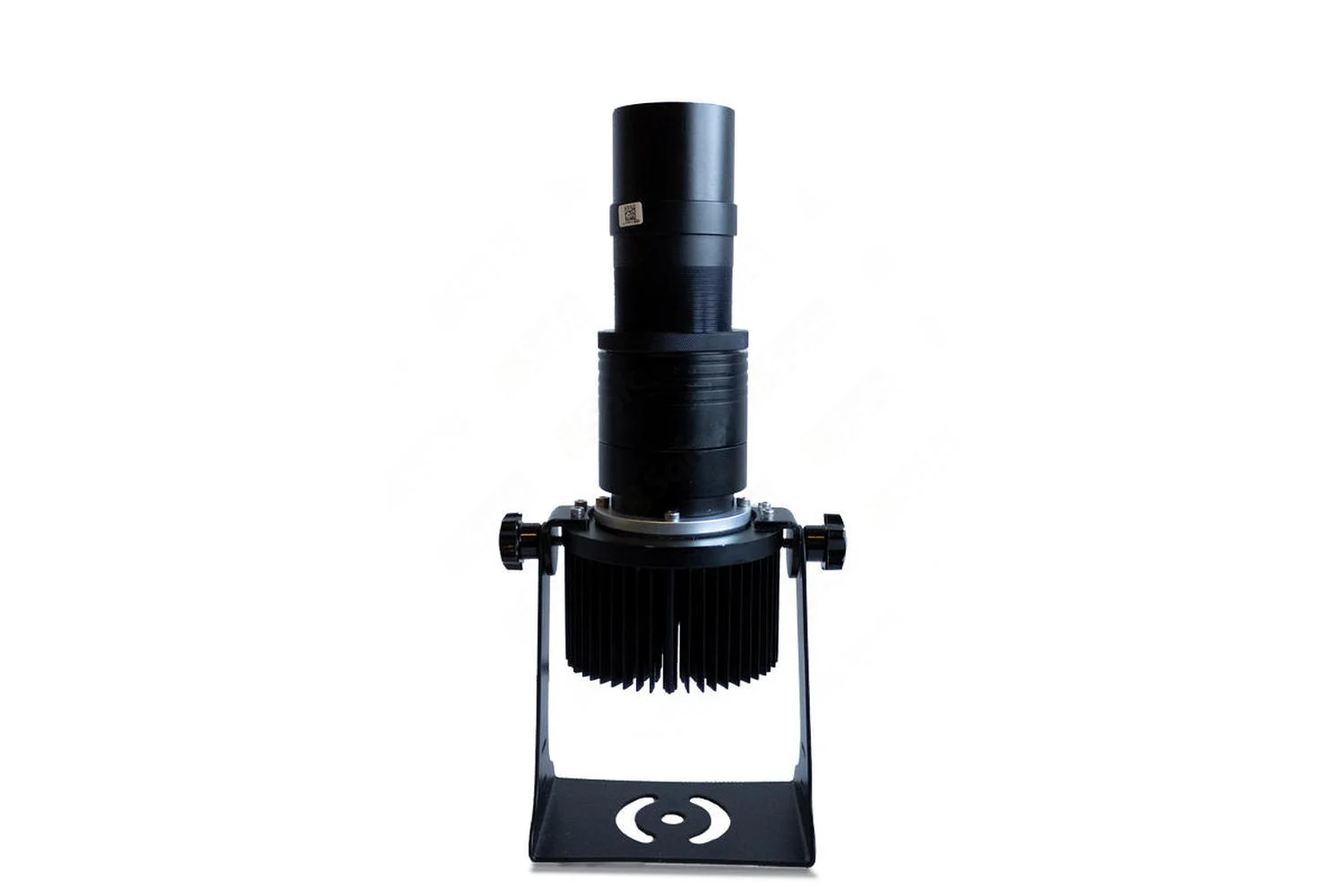

LED prosjektor 25W industri, UTEN linse
Med brakett og 230V driver
LED prosjektor 100W industri, UTEN linse
Med brakett og 230V driver, rotasjon

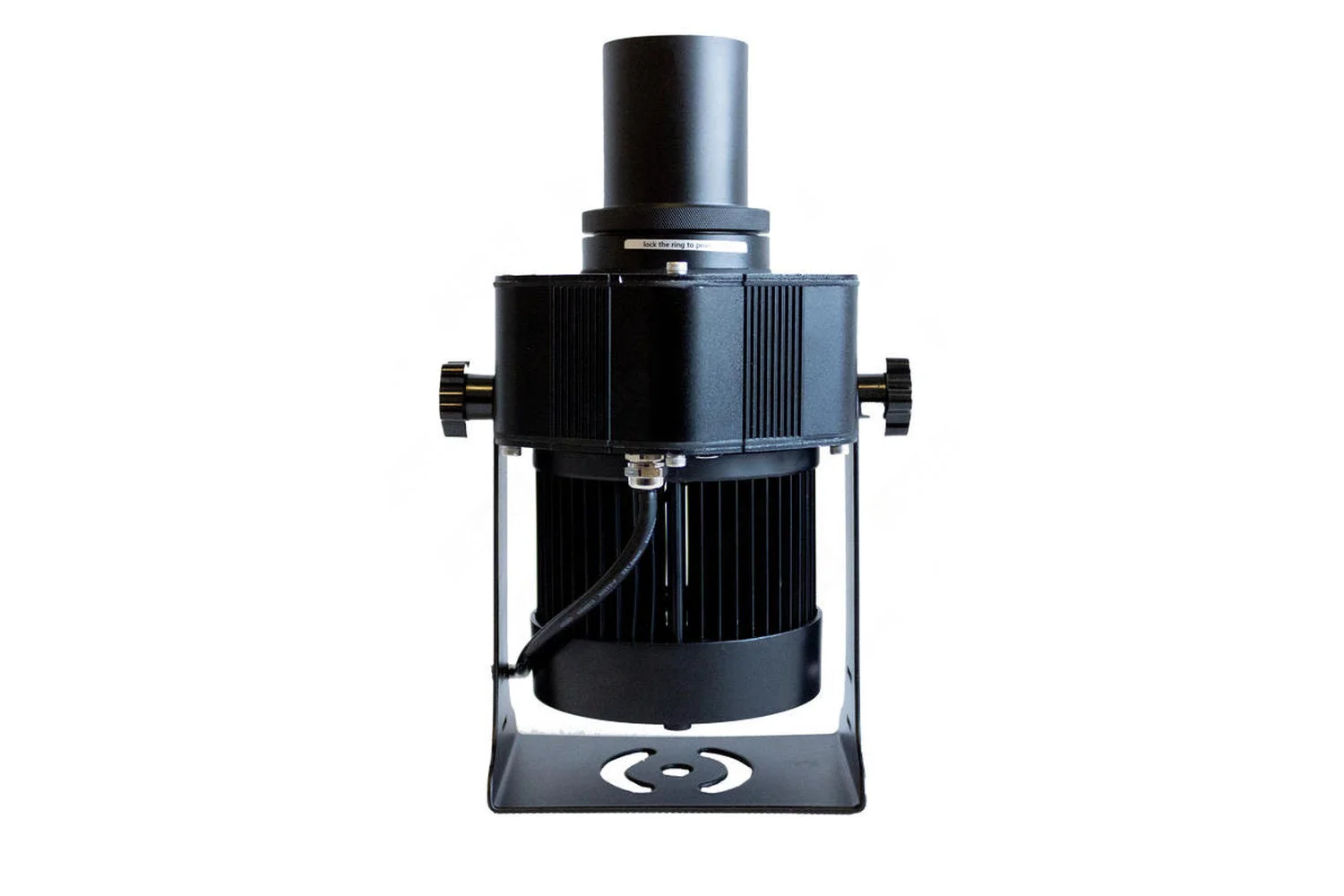

LED prosjektor 150W industri, UTEN linse
Med brakett og 230V driver, rotasjon

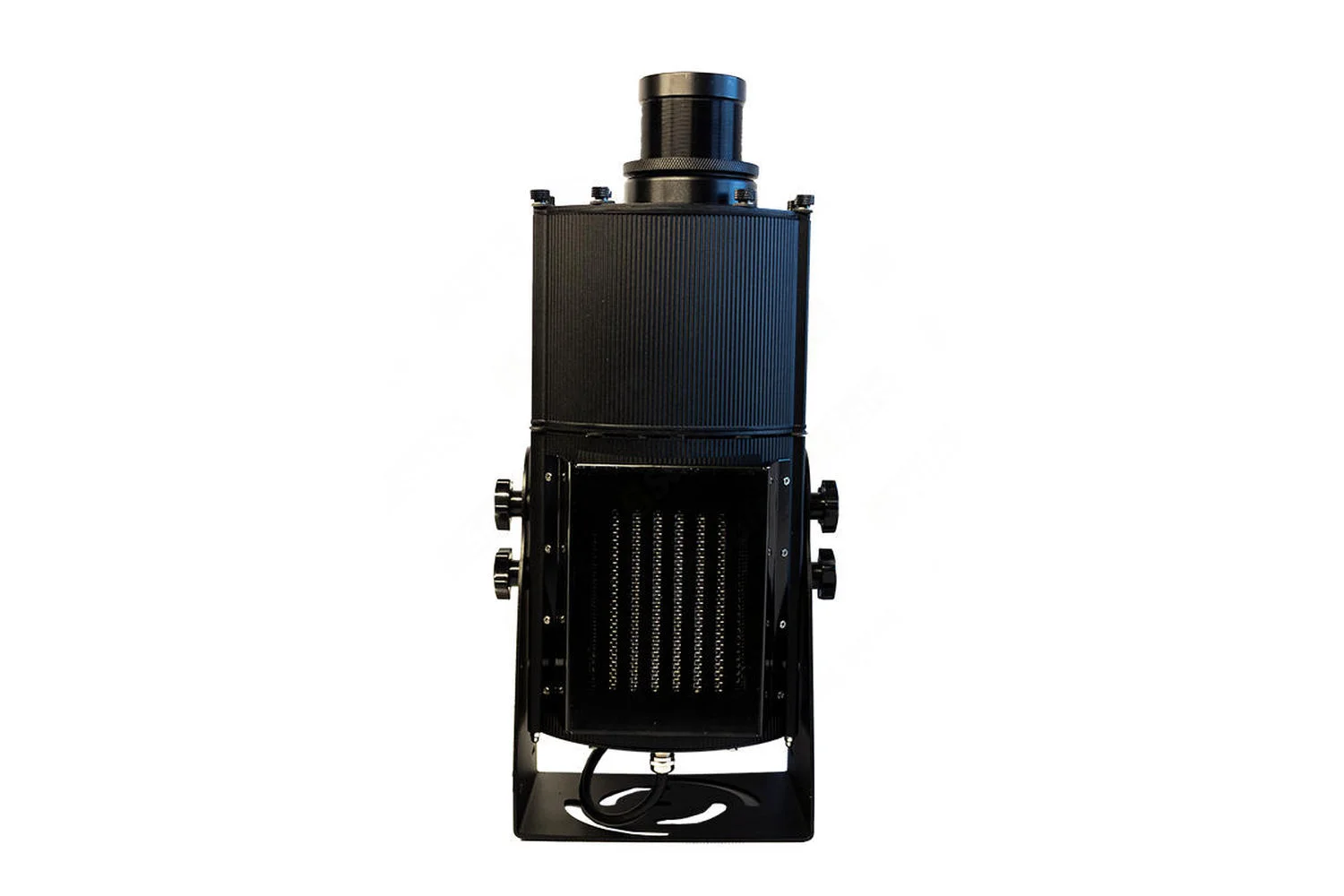

LED prosjektor 300W industri, UTEN linse
Med brakett og 230V driver
LED prosjektor 300W industri, UTEN linse
KUN 47° linse,med brakett og 230V driver
LED prosjektor 80W økonomi, KOMPLETT
Med brakett og 230V driver

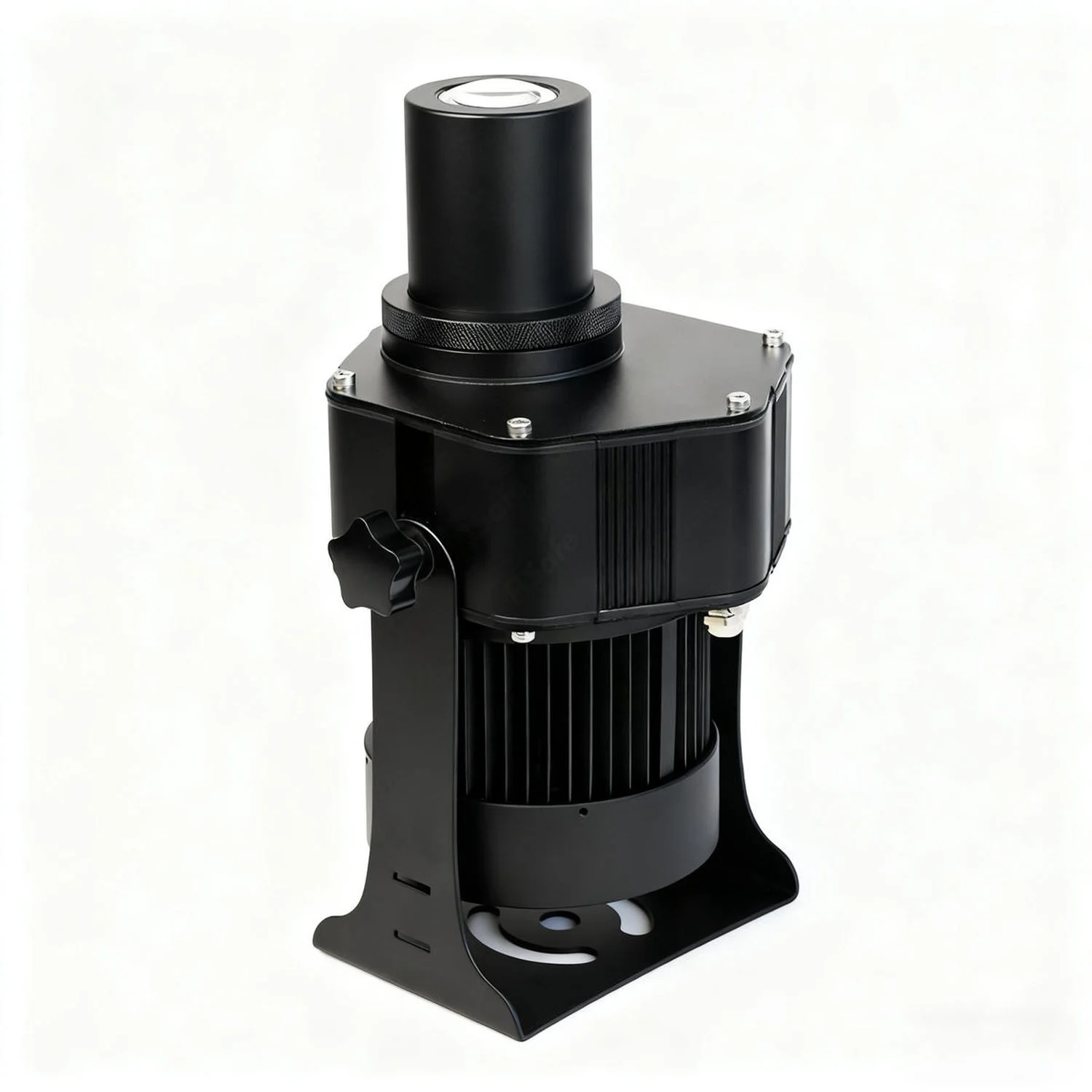

LED prosjektor 150W ØKONOMI komplett
Med brakett og 230V driver, rotasjon

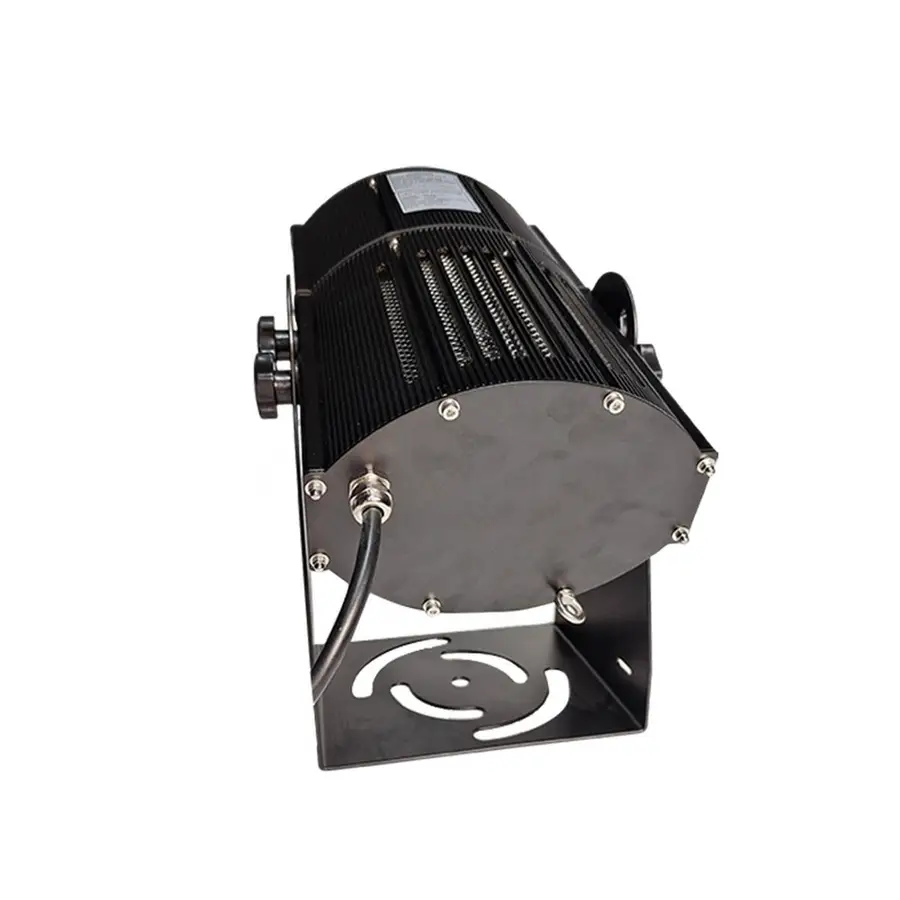

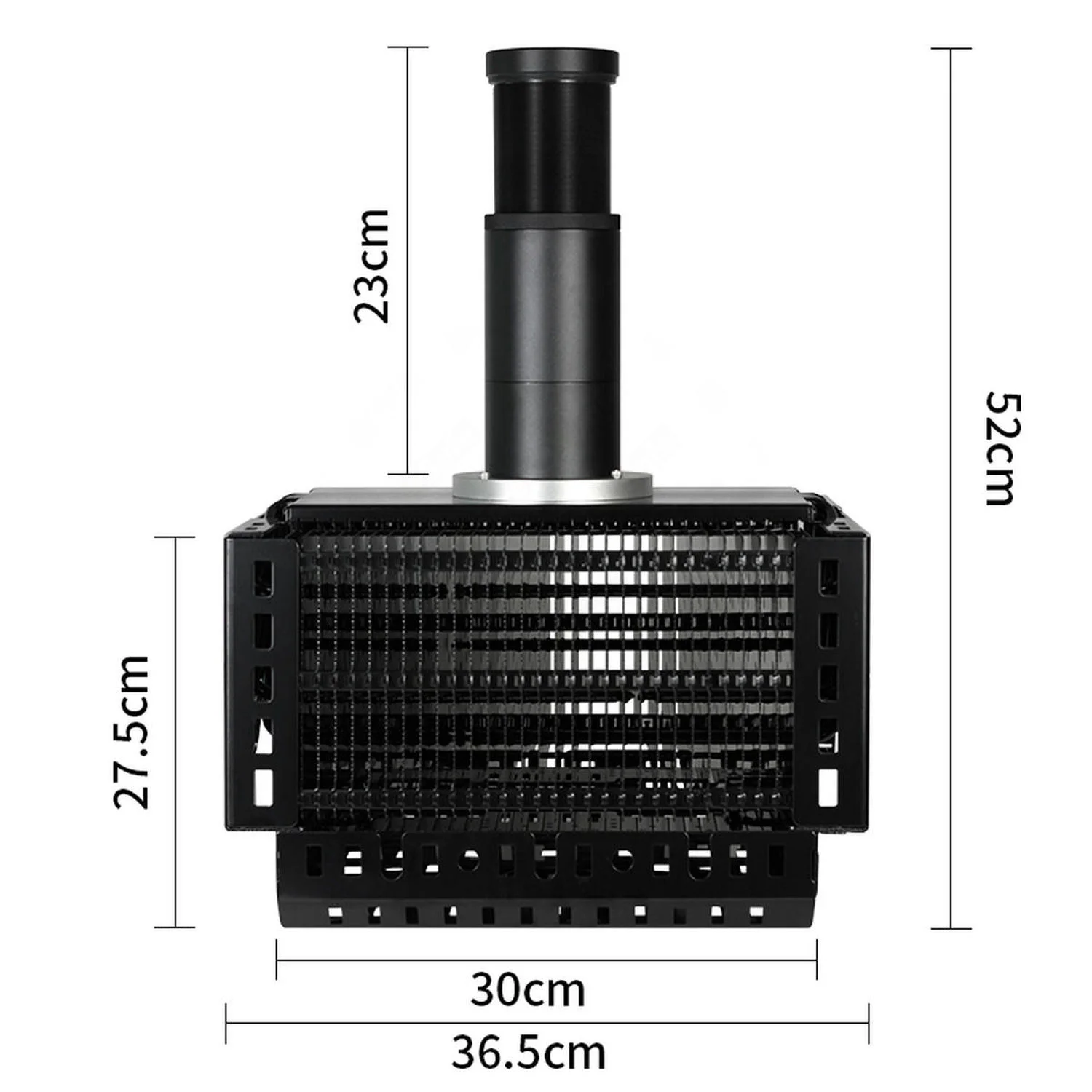

LED prosjektor 300W ØKONOMI komplett
Statisk kjølt, med linse og filter
LED prosjektor 300W ØKONOMI komplett
Vifte kjølt, med linse og filter
LED prosjektor 100W ØKONOMI komplett
Vifte kjølt, med linse og filter

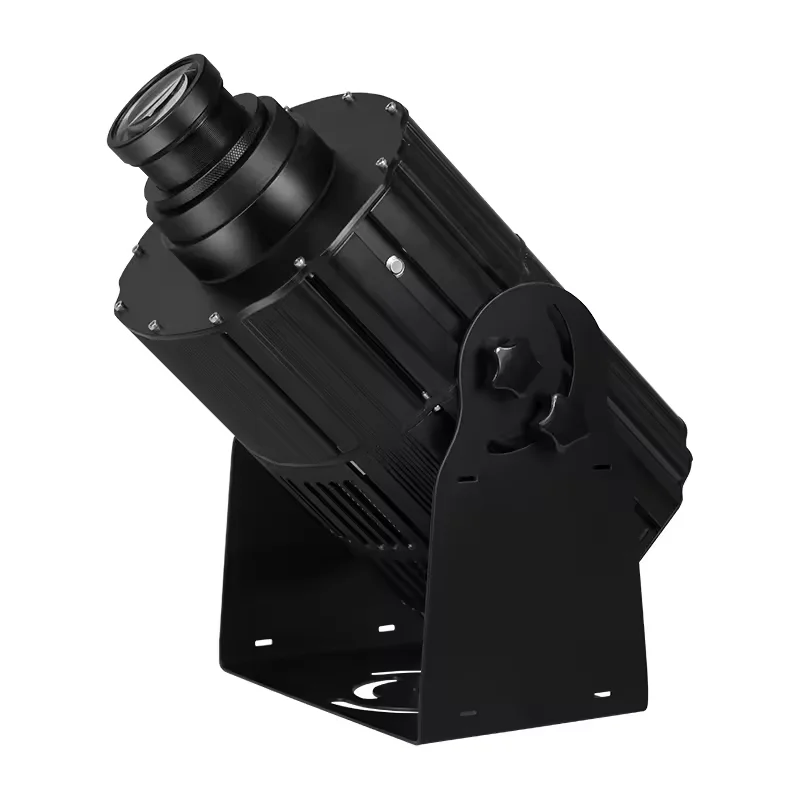

LED prosjektor 600W ØKONOMI komplett
Vifte kjølt, med linse og filter

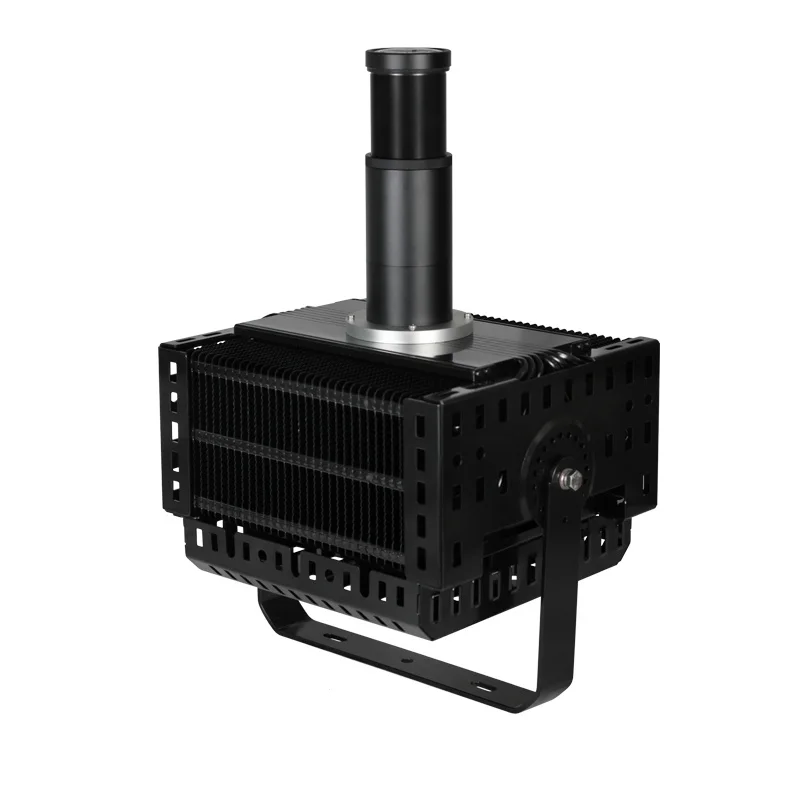

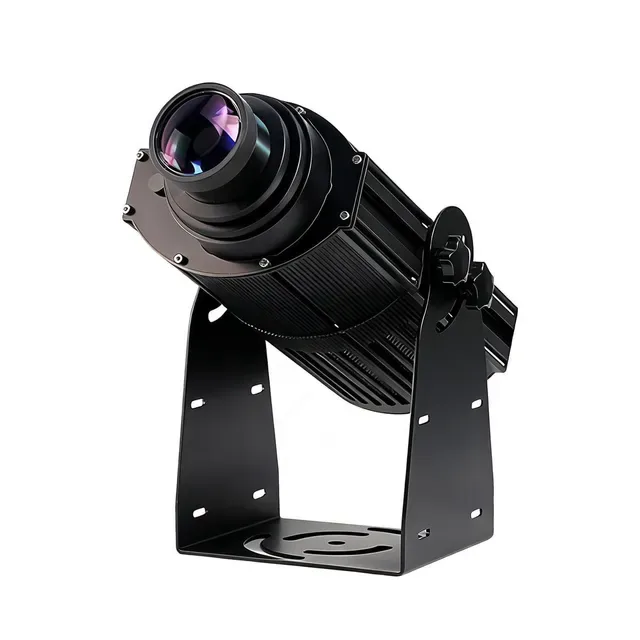

LED prosjektor 200W ØKONOMI komplett
Statisk kjølt, med linse og filter
LED prosjektor 480W ØKONOMI komplett
Vifte kjølt, med linse og filter
LED prosjektor 200W ØKONOMI komplett
Vifte kjølt, med linse og filter
LED prosjektor 100W ØKONOMI komplett
Statisk kjølt, med linse og filter
Velg effekt etter størrelse og lys
Tabellen viser omtrent hvor stort symbol hver effekt gir. Høy kontrast brukes til varsling som skal fanges opp med en gang. Normal kontrast holder til merking av felt og soner. Størrelsen varierer med lysforholdene og hvor mye gulvet reflekterer.
| Effekt | Høy kontrast for varsling | Normal kontrast for merking |
|---|---|---|
| 25 W | Ø 50–80 cm | Ø 90–100 cm |
| 80 W | Ø 90–110 cm | Ø 150–190 cm |
| 100 W | Ø 100–120 cm | Ø 150–200 cm |
| 150 W | Ø 150–200 cm | Ø 220–280 cm |
| 200 W | Ø 200–250 cm | Ø 300–350 cm |
| 300 W | Ø 3,5–5 m | Ø 5–8 m |
| 480 W | Ø 5–7 m | Ø 8–10 m |
| 600 W | Ø 7–8 m | Ø 10–15 m |
Er dere i tvil, velg ett trinn opp. En sterkere projektor kan gi et mindre symbol med høyere kontrast, men ikke omvendt.
Linse og monteringshøyde
Linsene oppgis med et utvekslingsforhold. En linse på 30 grader har 1:0,5. Montert 5 meter over gulvet gir den et symbol på omtrent 2,5 meter i diameter. Linser fra 9 til 47 grader dekker både lav og høy montering. Projektorene gir best resultat montert i tak og rettet rett ned.
Typiske motiv og plassering
- STOP foran kryss og porter der sikten er dårlig
- Gangfelt der gående krysser en trucktrasé
- Varsel om truck ved dører fra kontor og garderobe ut i hallen
- Varsel under kran og hengende last
- Tekst, piler og felt ved lasteramper og oppstillingsplasser
Se også
Guiden om lysmerking på gulv forklarer når lys slår fysisk merking. LED eller laser viser forskjellen på teknologiene, og guiden om skiltblindhet forklarer hvorfor et varsel som tennes blir lagt merke til. Skal symbolet stå hele døgnet og virke uten strøm, er gulvskilt riktig valg.
Spørsmål og svar
Hva er en varselprojektor?
En varselprojektor er en LED-projektor som viser et symbol, en tekst eller et felt som lys på gulvet, for eksempel STOP, gangfelt eller truckfare. Den monteres i taket og kalles også symbolprojektor, grafikkprojektor og gobo-projektor.
Hvor stort symbol gir projektoren?
Det avhenger av effekt, linse, monteringshøyde og lyset i lokalet. En 100 W gir normal kontrast på omtrent 1,5 til 2 meter i diameter, en 300 W på 5 til 8 meter og en 600 W på 10 til 15 meter. Skal varselet fanges opp i øyekroken, velges høy kontrast, og da blir symbolet mindre.
Kan vi få vårt eget symbol eller logo?
Ja. Grafikkfilteret lages etter deres design med tekst, symbol og farger, i 1, 2 eller 3 farger eller i fullfarge. Et standard STOP-symbol finnes ferdig. Send en enkel skisse, så tegner vi det opp og tilpasser det til projektoren og monteringshøyden. Grafikkfilter
Kan varselet tennes bare når en truck kommer?
Ja, med industriutgavene. Driveren har signalinngang, og en sensor, PLS eller blinkstyring tenner, slukker eller blinker projektoren. Økonomiutgavene har ikke signalinngang og styres ved å slå strømmen av og på. Styringssentraler og mottakere
Virker en varselprojektor i dagslys?
Innendørs ja, når effekten velges etter lyset i lokalet. I direkte sollys synes ikke projisert lys. Utendørs brukes projektor derfor som supplement i skygge, skumring og mørke.
Hva er forskjellen på varselprojektor og strek-projektor?
En varselprojektor sender hvitt lys gjennom et grafikkfilter og kan vise symbol, tekst og fargefelt. En strek-projektor har fargede dioder og viser én rett linje med sterk farge. Den brukes til gangbaner og grenser for sikkerhetssoner. LED strek-projektorer
Hva er forskjellen på LED-projektor, laser og AI-kamera?
LED- og laserprojektorer lyser opp varsellinjer og symboler på gulvet for å markere soner. AI-kamerasystem oppdager mennesker og kjøretøy aktivt og varsler med lyd og lys. Mange kombinerer dem.
Hvordan fungerer et anti-kollisjonssystem for truck?
Et AI-kamera monteres på trucken og gjenkjenner personer og kjøretøy i fareområdet. Systemet varsler føreren med lyd og lys, og kan kobles til hastighetsstyring for å redusere påkjørsler.
Hva projiserer en LED strek-projektor?
Den projiserer én skarp lyslinje på gulvet, for eksempel gangbane, stopplinje, sperrelinje eller grensen for en faresone. Linjen slites ikke og trenger ikke vedlikehold slik tape gjør.
Reduserer dette påkjørsler i lager?
Tydelig sone- og påkjørselsvarsling er et effektivt tiltak mot truckulykker. Lys og symboler på gulvet fanges lettere opp enn skilt, og AI-deteksjon varsler aktivt ved fare.
Kan systemet styres etter sone eller hastighet?
Ja. Med sendere, sensorer og styringssentraler kan projektorer og varsling utløses ved bevegelse, sone eller fartsendring.
Kan lys erstatte gulvtape og maling?
Delvis. Projisert lys slites ikke og egner seg i trucktraseer, kryss og kalde soner. Lys krever strøm og synes ikke i direkte sollys. Faste gangbaner, rømningsveier og soner merkes derfor fortsatt med gulvtape, gulvskilt eller maling. De fleste kombinerer. Gulvtape for trucktrafikk
