Ventilasjonsmerking og ventilasjonsmerker: tilluft, avtrekk, avkast og brannavtrekk

Begge viser hva som går inne i kanalen eller røret og hvilken vei det strømmer. Rørmerking følger ISO 20560-1, NS 813 eller ISO 14726 med mediefarger og GHS-symboler. Ventilasjonsmerking bruker luftart og farge i stedet, og har ingen tilsvarende norsk standard, så prosjektets merkestandard eller vår lagerstandard avgjør utførelsen.

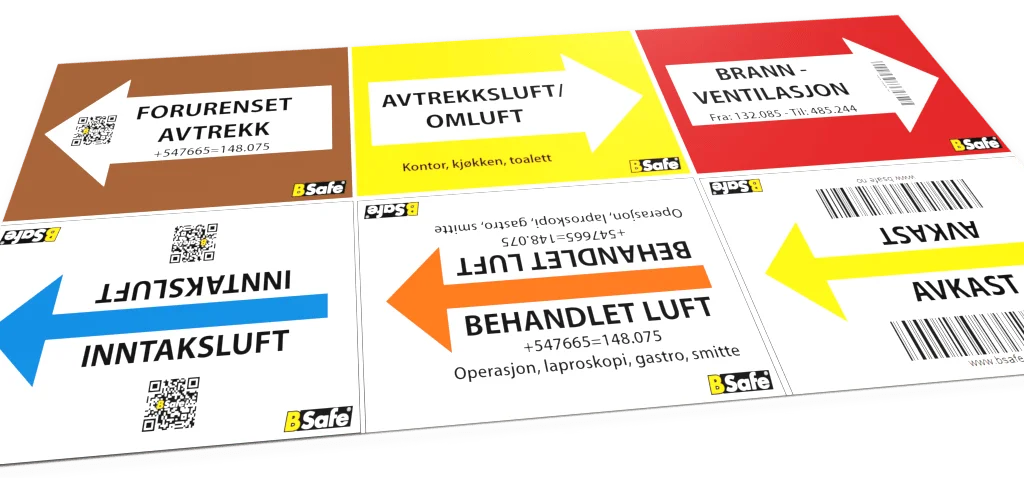

Inntaksluft (blå), tilluft (oransje), avtrekk (gul), avkast (gul) og brannavtrekk (rød), alle 140 × 85 mm med fargekodet pil, 25 stk per pakke og permanent lim.

Ja. Send listen med tekst per merke, gjerne rett fra FDV-systemet, så produserer vi merkene med systemnummer, komponentnummer, TFM-kode, til/fra, QR-kode, strekkode og logo i den størrelsen og fargen dere trenger.

VVS står for varme, ventilasjon og sanitær. VVS-merking er merkingen av rør og kanaler i disse anleggene: rørmerker med medium og retning på varme- og sanitæranlegget, og ventilasjonsmerker med luftart og retning på kanalene. Vi leverer begge deler, så tekniske rom får ett merkeuttrykk.

Permanent lim fester på galvanisert stål, aluminium, plast og glatt isolasjonsmantel. På ru overflate, kuldebro-isolasjon eller utendørs anbefaler vi kraftigere folie og lim, eller skilt med strips. Si fra om miljøet, så velger vi materiale.

Ja. Med en termoprinter og riktig folie lager dere merker fortløpende når anlegget bygges om eller suppleres. Vi hjelper dere å velge printer og folie som tåler miljøet. Merkeprintere

Riktig rørmerking avhenger av hvilket medie som transporteres, hvilket miljø rørene står i, og hvilken standard anlegget skal følge. NS 813, ISO 14726 og ISO 20560 dekker de fleste behov – men vi tilpasser også til kundens egne fargekoder og symboler.

NS 813 er den norske standarden for merking av rørledninger i bygg og industri. ISO 14726 dekker marine rørsystemer på skip og offshore. ISO 20560 er den nyere internasjonale standarden for rørledninger generelt – med tydeligere fareangivelse og symbolbruk.

En komplett rørmerking inneholder medienavn (vann, damp, gass etc.), fløtningsretning, og – når relevant – fareangivelse, trykk, temperatur og fargekode i henhold til valgt standard.

Fargene viser hvilket medie røret transporterer. For eksempel er grønn ofte vann, gul ofte gass og rød ofte brannvann. Hver standard (NS 813, ISO 14726, ISO 20560) har egen fargenøkkel – vi hjelper med å velge riktig kode for deres anlegg.

Individuelle rørmerker er enkeltmålte etiketter som plasseres på bestemte punkter langs røret. Rørmerketape er kontinuerlig folie som kan vikles rundt røret – nyttig når merkingen skal være synlig fra alle vinkler eller dekke lengre strekninger.

Vår rørmerking er produsert på selvlimende folie som tåler typisk industrielt miljø i mange år. Holdbarheten avhenger av folietype, fargebånd, temperatur, kjemisk eksponering og UV.

Ja, men det avhenger av hvilken folie og fargebånd som velges. For utendørs bruk, høy temperatur, kjemikalier eller marint miljø bruker vi spesialfolier som er testet for det aktuelle bruksområdet.

Ja. Vi produserer på egne maskiner og tilpasser format, farger, symboler, logo, QR-koder, strekkoder og tag-nummer etter deres ønske. QR-koder kan peke til vedlikeholdsdok, LOTO-prosedyrer eller deres egen database.

Ja. Vi produserer rørmerker på norsk, engelsk eller andre språk etter behov – nyttig for offshore, marine, eksport og internasjonale prosjekter.

Størrelsen velges ut fra rørdiameter og avstand til hvor merkingen skal leses fra. Standardene gir veiledende mål, og vi anbefaler riktig bredde og tekststørrelse når dere bestiller.

Ja, ifølge IMO og ISO 14726 skal alle rørsystemer på skip og offshore-installasjoner være tydelig merket. Vi leverer komplett marine rørmerking med riktig fargekode og symbolbruk.

Ja. Vi hjelper med å velge riktig standard, fargekode, materialvalg og symbolbruk basert på bruksområde, miljø og bransje – både for nye anlegg og eksisterende.

Løse merker er raskere å montere, rimeligere å kjøpe og lettere å beregne riktig mengde. Rull brukes der dere ønsker kontinuerlig rundmerking langs hele røret. Vi anbefaler normalt løse merker for de fleste bruksområder.

Tommelfingerregel: merker ved alle ventiler, T-stykker, etasjeskift, åpninger gjennom vegger og hver 10-15 meter på lange rette strekninger. Vi hjelper med oppmåling og estimering når dere sender oss tegning eller rørliste.

Lagerførte standardvarer sendes samme dag fra Sandefjord. Kundetilpassede merker produseres normalt på 3-7 virkedager etter godkjent prøvefil.

Ja. Send oss en medieliste eller tegninger, så setter vi opp forslag til merkeplan med riktige farger, tekster, størrelser og strømningspiler etter valgt standard.

Bruk vår rørmerkegenerator: velg medium, farge, symbol og strømningspil etter ISO 20560-1, så produserer vi merkene ferdig. Du kan også sende oss en bestilling direkte.

Ja. Bsafe Systems er kvalifisert leverandør i Sellihca (energibransjens nordiske kvalifikasjonssystem, drevet av Achilles), og leverer blant annet en flerårig rammeavtale for rørmerking til Yara Porsgrunn.

Merkingen leveres klar til montering, og kundene monterer selv. De fleste kundene våre, datasentre og store konsern, har egne rutiner for det. Rull legges rundt røret med ca. 3 cm overlapp på rent og tørt underlag ved minst +5 °C; løse merker settes ved ventiler, avgreninger og gjennomføringer. Guide til rørmerking

Ja, når prosjektet krever det. Si fra ved bestilling, så følger dokumentasjonen på merkingen leveransen.

Standard lim dekker bart metall og lakkerte flater fra −40 til +80 °C. PE-rør og lavenergiplast trenger eget lim. Varme overflater opp til +150 °C og langvarig utendørs bruk merkes med høytemperaturfolien, og i kjemi- og prosessindustri velges beskyttelse for syrer og gasser. Vi leverer i 5-års og 10-års kvalitet, inne og ute. NS 813 rørmerking: folie og beskyttelse
